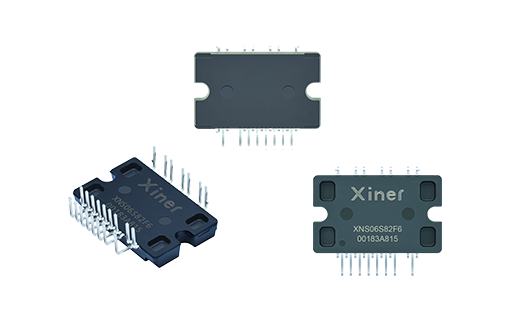

DIP24 IPM采用絕緣金屬基板(IMS)，實現低熱阻和高功率密度，封裝尺寸小，提供200W以上低成本解決方案，產品最大電流可擴展至10A。目前已廣泛應用于油煙機風機，洗衣機等應用領域。
DIP24 IPM特點與優勢：
| 產品型號 |
電壓 (V) |
電流 (A) |
絕緣耐壓 (KV) |
優化 開關 （KHz） |
器件 |
推薦功率 (W) |
熱接口 |
自舉 二極管 |
欠壓 保護 |
過流 保護 |
溫度 輸出 |
互鎖 |
RDS(on)(Typ) (Ω) |
VF (Typ) (V) |
Rth (j-c)(Max) (℃/W) |
|
VCE (SAT)(Typ) (V) |
|||||||||||||||
| XNS60360AB | 600 | 3 | 2 | 20 | IGBT | 150 | 塑料 | 是 | 是 | 是 | VOT | 否 | 2 | 1.5 | 8.6 |
| XNS60660AB | 600 | 6 | 2 | 20 | IGBT | 250 | 塑料 | 是 | 是 | 是 | VOT | 否 | 2.1 | 1.7 | 6.6 |
| XNS61060AB | 600 | 10 | 2 | 20 | IGBT | 500 | 塑料 | 是 | 是 | 是 | VOT | 否 | 1.8 | 1.5 | 5.6 |
